Passend zu den neuen Common-Rail Dieselmotoren von MAN ist nun auch ein Spezialwerkzeug lieferbar, welches ideal auf die Bedürfnisse der MAN-Motoren abgestimmt wurde.

Das patentierte Rücklaufmengenmessgerät im Kreislaufverfahren bietet uneingeschränkte Möglichkeiten im Bereich der Common-Rail Diagnose. Es kann zeitgleich an 6 Zylindern die Rücklaufmenge und der Rücklaufdruck, bei laufendem Motor, ohne Unterbrechung, gemessen und verglichen werden. Die auf Diesel kalibrierten Strömungskörper in den einzelnen Messgläsern zeigen die Rücklaufmenge in ml/min exakt an, und ermöglichen so eine fundierte Aussage über den Zustand der einzelnen Injektoren und dem Einspritzsystem. Luftblasenbildung ist ebenso erkennbar wie Unregelmäßigkeiten im Druck und der Menge bei verschiedenen Drehzahlen, Lastbereichen und Temperaturen. Diverse Adapter und Schläuche ermöglichen eine einfache und zielgerichtete Diagnose des Einspritzsystems. Ausgestattet mit einem Kupplung-System ist der Diagnosekoffer auch für die Zukunft gerüstet und kann schnell und unkompliziert auf andere Motoren und Adaptionen angepasst werden.
Als Arbeitserleichterung sind im Lieferumfang die passenden und sehr hilfreichen Ringschlüssel in starrer und flexibler Ausführung enthalten.

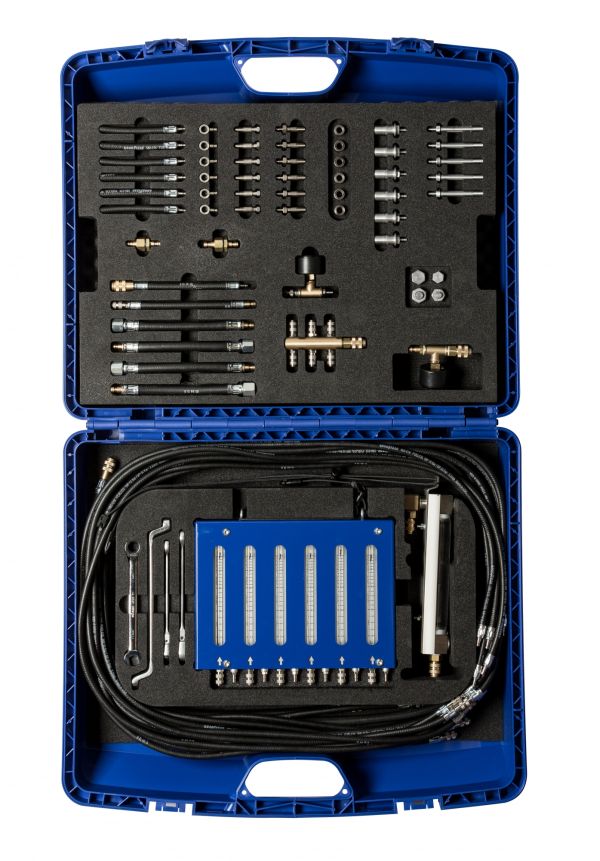

Inhalt des MAN Marine Diagnosekoffers:

• 6 Zylinder Rücklaufmengenmessgerät
• 1 Zylinder Durchflussmessgerät
• 6 Schlauchsätze 1,5m
• 1 Messbecher 250ml mit Deckel und Kupplungsanschluss
• 2 Druckmanometer
• 6 Schraubadapter M14
• 6 Schlauchanschlüsse S20
• 6 Ringösen M8 mit Stecktülle S20
• 6 Adapterschrauben für Ringöse M8
• 6 Distanzbuchsen M8
• 6 Adapterschrauben für Ringöse M8 mit Stecktülle S20
• 4 Adapterschrauben M8 lang
• 1 Adapterschraube M8 lang mit Quernut
• 1 Verschlussschraube M14
• 1 Verschlussschraube M16
• 1 Verschlussmutter M14
• 1 Verschlussmutter M16
• 1 Sammelstück 7 tlg.
• 2 Adapterschläuche 2m
• 1 Schlauchverbinder
• 1 Adapterschlauch K21 auf T20
• 1 Adapterschlauch K20 auf T21
• 2 Adapterschläuche M16
• 2 Adapterschläuche M14
• 1 Ringöse mit Doppelhohlschraube M14
• 1 Ratschenringschlüssel 11mm
• 1 Ratschenringschlüssel flexibel 10mm
• 1 Ratschenringschlüssel flexibel 12mm
• 1 Torx-Ringschlüssel gekr. E14-E16
• Robuster Kunststoffkoffer mit Schaumstoffeinlage
