Werkzeugsatz zur Diagnose der Harnstoffeinspritzanlage
mit Bosch Denoxtronic 3.1/5.X System
Art.-Nr. LE-UNABPC01
Diagnoseanforderungen
Um die einwandfreie Funktion dieses Systems zu gewährleisten bzw. Fehler finden zu können, müssen die Bauteile überprüft werden. Hierzu werden in Verbindung mit den Prüfabläufen im OBD-Tester mechanische Werkzeuge und Adapter benötigt, um folgende Prüfungen durchführen zu können:
- Sichtprüfung des Sprühbildes des Dosiermoduls
- Bestimmung der Einspritzmenge/Zeit
- Druckprüfung des Förderdrucks
- Spülen der Bauteile mit Wasser, um evtl. Kristallisationen und Schmutz zu entfernen
- Qualitätskontrolle des AdBlue® mittels Refraktometer
- Qualitätskontrolle des AdBlue® auf Verunreinigungen durch Mineralöl mit Öltestpapier
- Entlüftung der Anlage und Wiederbefüllung mit AdBlue®
Alle diese Anforderungen deckt unser Diagnosekoffer vollständig ab.

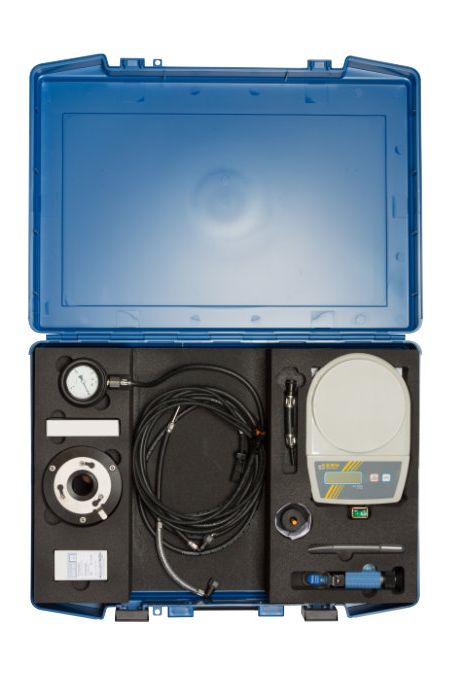

Inhalt des Diagnosekoffers für Denoxtronic 3.1/5.X:
- 1 Behälter mit Aufnahme für Dosiermodul zur Bestimmung der Einspritzmenge und zur Kontrolle des Sprühbildes
- 1 Druckprüfeinheit 0-16 bar zur Messung des Förderdruckes
- 1 Verlängerungskabel für Dosiermodul
- 1 Verlängerungsschlauch für Dosiermodul
- 1 Waage zur Bestimmung der Einspritzmenge
- 1 Öltestpapier
- 1 Spüladapter passend für Gardena-Wasseranschluss
- 25 St. Indikatorpapier für Spritzbildtest
- 1 Verbinderschlauch Kühlwasser 6mm-6mm
