Werkzeug zur Dichtheitsprüfung des Ladeluft-Systems (sog. Turbostopfen)

Art.-Nr. LE-UNLL04



Steigende Ladedrücke, sowie eine immer kompaktere Bauweise strapazieren die Materialien und können zu Leckagen im Ladeluft-System führen. Um solche Fehler diagnostizieren zu können empfehlen wir ein spezielles Abdrückwerkzeug. Dieser Prüfkoffer ermöglicht die Dichtheitsprüfung des Ladeluft-Systems mittels Reifenfüllmesser. Ausgestattet mit je einem Verschluss-Stopfensatz und einem Adapter-Stopfensatz kann das komplette Luftsystem schnell und einfach abgedrückt werden. Durch Druckbeaufschlagung lassen sich Leckagen akustisch und visuell über Geräuschentwicklung, Lecksuchspray oder Druckabfall am Manometer feststellen. Es können so geplatzte oder gelöste Ladeluftschläuche, sowie Undichtigkeiten an Schlauchschellen und Risse an Turboladern, Ladeluftkühler und Schlauchflanschen festgestellt werden.

Nahezu jeder Mechaniker kennt zwischenzeitlich das Problem der Dichtheitsprüfung des Ladeluftsystems. Die vermeintlich einfache Prüfung mit Verschlussstopfen birgt jedoch einige nicht unbeachtliche Gefahren. Bei der Verwendung von einfachen Scheiben oder Stopfen besteht die Gefahr, dass sich diese bei der Druckprüfung lösen und unkontrolliert umher geschleudert werden.


Das Prüfwerkzeug LE-UNLL04 bietet hier die optimale Lösung.
Die Stopfen sind aus speziellem Vollmaterial gedreht und bieten eine dementsprechend griffige Oberfläche. Sie sind in der Form den Anschlussstücken des Fahrzeug-Ladeluftsystems angepasst und haben somit einen Sicherheitswulst, der den Stopfen im Schlauch sichert, selbst wenn dieser durch Öl verunreinigt ist. Auch in der Abstufung und in der Form haben wir darauf geachtet, dass die Stopfen sehr kompakt gehalten sind, da gerade bei sehr engen Bauformen oder Ladeluft- schläuchen mit starker Biegung längere Stopfen mit mehreren Abstufungen nicht angebracht werden können.

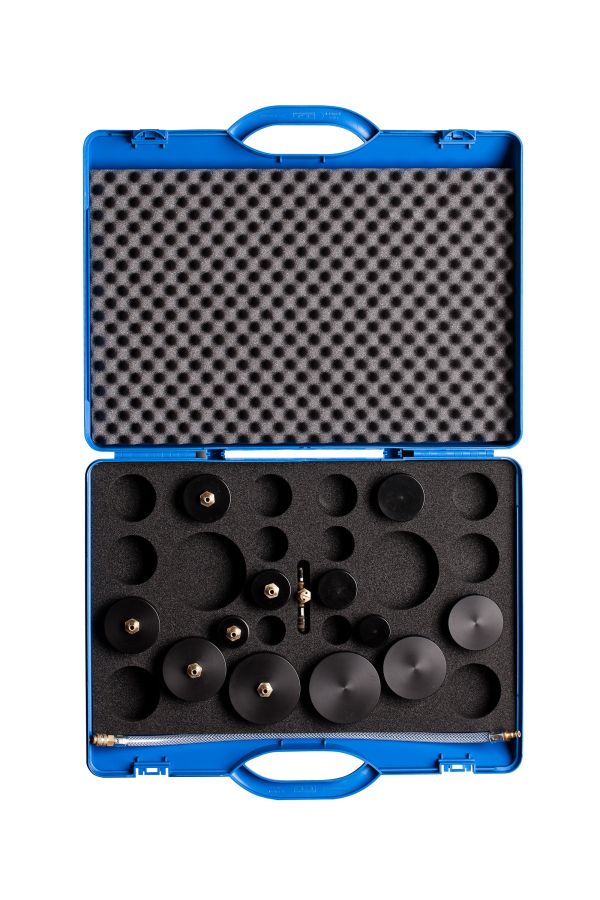

Inhalt des Prüfkoffers Basis-Ausstattung:


  • 6 Stopfen-Paaren 2-stufig (mit Sicherheitswulst) Ø 35 – 40, Ø 45 – 50, Ø 55 – 60, Ø 55 – 60, Ø 65 – 70, Ø 75 – 80, Ø 85 – 90
  • Überdruckventil
  • 50cm Verlängerungsschlauch
  • Komplett im Kunststoffkoffer mit Schaumstoffeinlage
